| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | InterLED |
| 인증: | RoHS |
| 모델 번호: | BD3-3611XX-C11 |
| 최소 주문 수량: | 2000 |
| 포장 세부 사항: | 통 |
| 배달 시간: | 3-4 주 |
| 클르: | 하얗고 빨갛고 푸릅니다... | 장착: | THT (통공 기술) |
|---|---|---|---|
| 기능: | 그래픽 | 컬러: | 전체 색 |
| 커먼핀: | 공통 양극 / 음극 | 안에 만들어집니다: | 중국 |
| 수명: | 50000HRS | OEM 또는 ODM: | 네 |
| 응용프로그램: | 실내 |

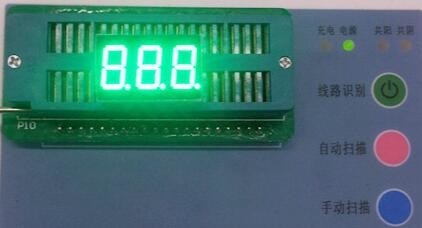

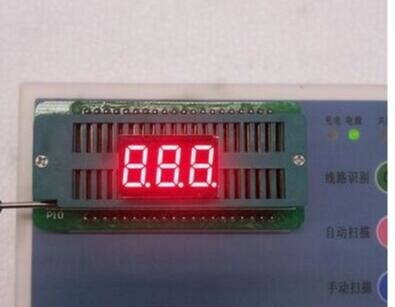

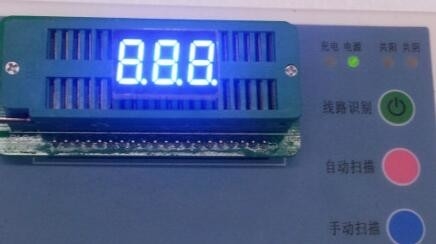

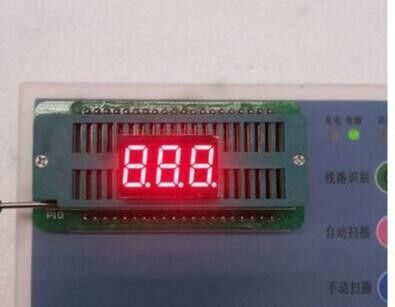

세 손가락 0.36 인치 Smd 실내 7 세그먼트 디스플레이
특징
• 0.36인치(9.2mm) 자릿수 높이
• 리프트타임 30000 HRS
• RoHS 준수.
• 저전력 소비.
• PC 보드에 쉽게 장착.
설명
• 0.36인치 3자리 SMD 디스플레이
• 공통 양극 또는 공통 음극
• 발광 색상: 순수 녹색, 황록색, 노란색, 호박색, 주황색, 빨간색, 진한 빨간색
• 표준: 회색 표면, 흰색 부분.
| ■ 절대최대정격(Ta=25℃): | |||||||||||||||||||||||||||||||||||
| 모수 | 상징 | 색상 | 상태 | 평가 | 단위 | ||||||||||||||||||||||||||||||
| 세그먼트당 전력 손실 | 피디 | 파란색 | ─ | 45 | 밀리와트 | ||||||||||||||||||||||||||||||
| 세그먼트당 순방향 전류 | 만약에 | 파란색 | ─ | 15 | 엄마 | ||||||||||||||||||||||||||||||
| 세그먼트당 If의 디레이팅 | △IF | 파란색 | 타≧25℃ | 0.20 | 엄마/ | ||||||||||||||||||||||||||||||
| 세그먼트당 최대 순방향 전류 | IFP | 파란색 | 1/10 듀티 10KHz | 100 | 엄마 | ||||||||||||||||||||||||||||||
| 세그먼트당 역 전압 | VR | 파란색 | ─ | 5 | V | ||||||||||||||||||||||||||||||
| 작동 온도 범위 | 토퍼 | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| 보관 온도 범위 | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ 전기적/광학적 특성 등급(Ta=25℃): | |||||||||||||||||||||||||||||||||||
| 안건 | 상징 | 위치 | 색상 | 테스트 조건 | 평가 | 단위 | |||||||||||||||||||||||||||||
| 순방향 전압 | VF | 세그먼트당 | 파란색 또는 기타 | IF=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| 역전류 | 세그먼트당 | 파란색 또는 기타 | VR=5V | — | — | 100.0 | μ.A | ||||||||||||||||||||||||||||
| 광도 | IV | 세그먼트당 | 파란색 또는 기타 | IF=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| 파장 | λD | 세그먼트당 | 파란색 또는 기타 | IF=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| 스펙트럼 라인 반폭 | △λ | 세그먼트당 | 파란색 또는 기타 | IF=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| 광도 정합비(세그먼트 대 세그먼트) | IV-M | — | — | IF=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ 납땜 조건: | |||||||||||||||||||||||||||||||||||
| 손 납땜 | 3초에 295℃±5℃ | ||||||||||||||||||||||||||||||||||
| 딥 솔더링 | 5초에 260℃±5℃ | ||||||||||||||||||||||||||||||||||
| 자동 납땜 | 70℃～80℃ 30초 납땜 245℃±5℃ 5초 | ||||||||||||||||||||||||||||||||||
